مقاله: لنز دوربین مداربسته چیست و از چه ساختاری تشکیل شده است؟

مقدمه: چشم بینای سیستم امنیتی شما

تصور کنید بهترین و گران‌ترین سیستم امنیتی را نصب کرده‌اید، اما تصاویر آن تار، بی‌کیفیت یا دارای نقاط کور است. در این شرایط، آیا آن سیستم کارایی لازم را دارد؟ قطعاً خیر. بسیاری از ما هنگام خرید دوربین مداربسته تمام تمرکز خود را روی رزولوشن (مگاپیکسل) و قابلیت دید در شب می‌گذاریم، اما از مهم‌ترین بخش دوربین، یعنی لنز، غافل می‌شویم. لنز دوربین مداربسته، حکم چشم سیستم نظارتی شما را دارد. تمام کیفیت، وضوح، زاویه دید و توانایی بزرگ‌نمایی که از دوربین خود انتظار دارید، به این قطعه کوچک و پیچیده وابسته است.

این مقاله یک راهنمای جامع و کامل برای شماست تا یک بار برای همیشه با دنیای لنزها آشنا شوید. ما به زبان ساده توضیح می‌دهیم که لنز دوربین مداربسته چیست، از چه اجزایی تشکیل شده، و مهم‌تر از همه، چگونه لنز مناسب نیاز خود را انتخاب کنید. فرقی نمی‌کند یک کاربر خانگی باشید یا یک متخصص نصب، این مطلب به شما کمک می‌کند تا با دیدی باز و آگاهانه، بهترین تصمیم را بگیرید.

بخش اول: چرا دوربین مداربسته به لنز نیاز دارد؟ (راز تمرکز نور)

شاید از خود پرسیده باشید که چرا نمی‌توان تصویر را مستقیماً روی سنسور یا چیپ دوربین ثبت کرد؟ پاسخ ساده و در عین حال کلیدی است: اندازه.

محیطی که ما قصد نظارت بر آن را داریم (مثلاً یک پارکینگ یا یک فروشگاه) ابعاد بزرگی دارد، اما چیپ تصویر (Image Sensor) که وظیفه تبدیل نور به سیگنال الکتریکی را بر عهده دارد، قطعه‌ای بسیار کوچک است و معمولاً ابعادی کمتر از یک سانتی‌متر مربع دارد. اگر لنزی در کار نباشد، برای ثبت تصویر یک اتاق ۵ متری، به یک چیپ تصویر به اندازه خود اتاق نیاز داریم که عملاً غیرممکن است.

اینجاست که لنز وارد میدان می‌شود. لنز (CCTV Lens) مجموعه‌ای از عدسی‌های دقیق و منحنی است که مانند یک قیف قدرتمند برای نور عمل می‌کند. وظیفه اصلی آن، جمع‌آوری پرتوهای نور بازتاب‌شده از محیط و متمرکز کردن دقیق آن‌ها بر روی سطح کوچک چیپ تصویر است. بدون لنز، چیپ تصویر فقط یک نور پراکنده و نامفهوم دریافت می‌کند. اما به لطف لنز، یک تصویر واضح، کوچک‌شده و متمرکز از کل محیط شکل می‌گیرد.

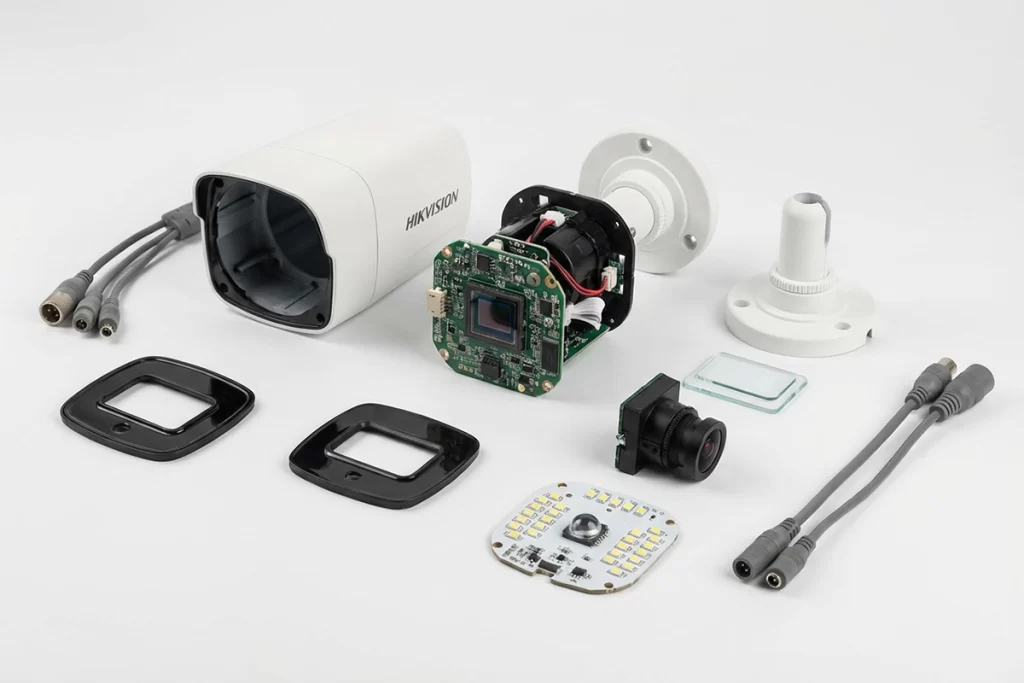

ساختار داخلی لنز: فراتر از یک تکه شیشه

برخلاف تصور عمومی، لنز یک تکه شیشه ساده نیست. این قطعه یک استوانه پیچیده است که از چندین عدسی (Elements) تشکیل شده است. هر کدام از این عدسی‌ها وظیفه خاصی دارند؛ برخی نور را خم می‌کنند، برخی اعوجاج‌های نوری (مانند خمیدگی خطوط صاف در لبه‌های تصویر) را اصلاح می‌کنند و برخی دیگر به فوکوس دقیق کمک می‌کنند. کیفیت شیشه، دقت تراش عدسی‌ها و پوشش‌های ضدانعکاس روی آن‌ها، همگی در کیفیت نهایی تصویر تأثیر مستقیم دارند.

بخش دوم: فاصله کانونی (Focal Length)؛ مهم‌ترین مشخصه یک لنز

اگر بخواهیم تنها یک مشخصه را به عنوان کلیدی‌ترین فاکتور در انتخاب لنز معرفی کنیم، آن فاصله کانونی است. فاصله کانونی که با واحد میلی‌متر (mm) اندازه‌گیری می‌شود، مستقیماً زاویه دید (Field of View) و میزان بزرگ‌نمایی (Zoom) دوربین را تعیین می‌کند.

رابطه بین فاصله کانونی و زاویه دید، یک رابطه معکوس است:

• فاصله کانونی کمتر = زاویه دید بازتر (Wide Angle): دوربین فضای وسیع‌تری را پوشش می‌دهد، اما جزئیات در فاصله دور کوچک‌تر و ناخواناتر هستند.
• فاصله کانونی بیشتر = زاویه دید بسته‌تر (Telephoto): دوربین روی یک نقطه مشخص زوم می‌کند، فضا و محیط کمتری را نشان می‌دهد، اما جزئیات سوژه‌های دور را با وضوح بسیار بالاتری ثبت می‌کند.

دوربین‌های هایک‌ویژن و سایر برندهای معتبر معمولاً با لنزهایی با فواصل کانونی استاندارد عرضه می‌شوند. بیایید نگاهی کاربردی به رایج‌ترین آن‌ها بیندازیم:

• لنز 2.8 میلی‌متر (واید – Wide):
  • این لنزها زاویه دید بسیار وسیعی (حدود 102 تا 114 درجه) ارائه می‌دهند. آن‌ها برای پوشش کامل یک اتاق، فروشگاه کوچک، حیاط یا هر فضایی که نیاز به نظارت کلی دارید، ایده‌آل هستند. عیب آن‌ها این است که به دلیل پوشش وسیع، اجسام در دوردست بسیار کوچک به نظر می‌رسند و تشخیص جزئیاتی مانند چهره افراد یا پلاک خودرو از فاصله دور دشوار است.
• لنز 4 میلی‌متر (متوسط – Medium):
  • این لنز یک انتخاب متعادل است. با زاویه دیدی حدود 78 تا 85 درجه، تصویری نزدیک به دید طبیعی چشم انسان ارائه می‌دهد. این لنز برای ورودی ساختمان‌ها، راهروها و فضاهایی که هم نیاز به پوشش نسبتاً وسیع و هم جزئیات قابل قبول دارید، مناسب است.
• لنز 6 میلی‌متر (تله فوتو کوتاه – Semi-Telephoto):
  • این لنز با زاویه دید بسته‌تر (حدود 50 درجه)، تصویر را کمی زوم می‌کند. برای نظارت بر نقاطی مشخص مانند درب ورودی، صندوق فروشگاه یا یک راهروی طولانی که می‌خواهید جزئیات بیشتری از سوژه‌ها داشته باشید، کاربرد دارد.
• لنز 12 میلی‌متر (تله فوتو – Telephoto):
  • این لنز یک لنز زوم محسوب می‌شود و زاویه دید بسیار بسته‌ای (حدود 25 درجه) دارد. کاربرد اصلی آن برای فواصل دور است؛ مثلاً برای خواندن پلاک خودروها در انتهای یک پارکینگ طولانی یا نظارت بر یک گیت ورودی از فاصله چند ده متری.

بخش سوم: انواع لنز بر اساس قابلیت تنظیم

حالا که با مفهوم فاصله کانونی آشنا شدیم، به سوال مهم بعدی می‌رسیم: آیا این فاصله کانونی ثابت است یا قابل تغییر؟ پاسخ به این سوال، لنزها را به سه دسته اصلی تقسیم می‌کند.

۱. لنز ثابت (Fixed Lens)

ساده‌ترین، رایج‌ترین و اقتصادی‌ترین نوع لنز، لنز ثابت است. همان‌طور که از نامش پیداست، این لنزها دارای یک فاصله کانونی ثابت و غیرقابل تغییر هستند (مثلاً 2.8mm یا 4mm). شما قبل از خرید، فاصله کانونی مورد نیاز خود را انتخاب می‌کنید و پس از نصب، زاویه دید دوربین برای همیشه ثابت باقی می‌ماند.

• مزایا:
  • قیمت مناسب: به دلیل ساختار ساده‌تر، بسیار ارزان‌تر از مدل‌های دیگر هستند.
  • نصب سریع و آسان: نیازی به تنظیمات پیچیده ندارند.
  • عملکرد نوری بهتر: اغلب در شرایط نوری کم، عملکرد بهتری نسبت به لنزهای قابل تنظیم هم‌رده خود دارند، زیرا ساختار اپتیکی ساده‌تری دارند.
• معایب:
  • عدم انعطاف‌پذیری: اگر پس از نصب متوجه شوید که زاویه دید دوربین مناسب نیست، هیچ راهی برای تغییر آن جز تعویض خود دوربین وجود ندارد.

کاربرد: ایده‌آل برای فضاهای داخلی مانند اتاق‌ها، دفاتر، مغازه‌های کوچک و هر جایی که زاویه دید مشخص و ثابتی مورد نیاز است.

۲. لنز وریفوکال یا تنظیم دستی (Varifocal Lens)

لنز وریفوکال یک پله بالاتر از لنز ثابت قرار می‌گیرد و انعطاف‌پذیری بسیار بیشتری ارائه می‌دهد. این لنزها به شما اجازه می‌دهند که فاصله کانونی را در یک بازه مشخص (مثلاً از 2.8 تا 12 میلی‌متر) به صورت دستی تنظیم کنید.

نحوه کار: روی بدنه این دوربین‌ها، دو پیچ یا حلقه کوچک برای تنظیم Zoom (بزرگ‌نمایی) و Focus (فوکوس) وجود دارد. هنگام نصب، تکنسین با چرخاندن این پیچ‌ها، دقیقاً کادر مورد نظر را تنظیم کرده و سپس فوکوس را برای داشتن تصویری شفاف قفل می‌کند. این تنظیم فقط یک بار در زمان نصب انجام می‌شود.

• مزایا:
  • انعطاف‌پذیری بالا در نصب: به شما این امکان را می‌دهد که زاویه دید را دقیقاً مطابق با نیاز پروژه تنظیم کنید. اگر مطمئن نیستید لنز 4mm بهتر است یا 6mm، لنز وریفوکال این مشکل را حل می‌کند.
  • پوشش چندمنظوره: برای فضاهای بزرگ یا نقاطی که نیاز به کادربندی دقیق دارند (مانند ورودی پارکینگ برای پلاک‌خوانی) عالی است.
• معایب:
  • قیمت بالاتر: گران‌تر از لنزهای ثابت هستند.
  • تنظیم دستی: تنظیمات باید به صورت فیزیکی و در محل دوربین انجام شود.

کاربرد: پروژه‌های متوسط تا حرفه‌ای، پارکینگ‌ها، محوطه‌های باز، ورودی‌ها و هر مکانی که نیاز به تنظیم دقیق زاویه دید در زمان نصب وجود دارد.

۳. لنز موتورایز یا تنظیم خودکار (Motorized Lens)

لنز موتورایز، پیشرفته‌ترین و انعطاف‌پذیرترین نوع لنز است. این لنز در واقع یک لنز وریفوکال است که به موتورهای کوچکی برای تغییر زوم و فوکوس مجهز شده است.

نحوه کار: بزرگ‌ترین مزیت این لنزها، قابلیت کنترل از راه دور است. شما می‌توانید از طریق نرم‌افزار مدیریت تصاویر (VMS)، دستگاه NVR یا حتی اپلیکیشن موبایل، به راحتی روی تصویر زوم کرده یا زوم را به عقب برگردانید. دوربین‌های باکیفیت موتورایز، دارای قابلیت فوکوس خودکار (Auto-Focus) هستند؛ یعنی با هر بار تغییر زوم، دوربین به طور خودکار تصویر را فوکوس و شفاف می‌کند.

• مزایا:
  • حداکثر انعطاف‌پذیری: امکان تنظیم زاویه دید و بزرگ‌نمایی در هر زمان و از هر مکانی.
  • نصب آسان: نیازی به تنظیمات دستی روی دوربین در ارتفاع نیست.
  • کاربرد نظارتی فعال: می‌توانید به صورت زنده روی یک رویداد مشکوک زوم کرده و جزئیات آن را بررسی کنید.
• معایب:
  • قیمت بالا: گران‌ترین نوع لنز در میان این سه دسته است.
  • ساختار مکانیکی پیچیده‌تر: وجود قطعات متحرک، احتمال خرابی را (هرچند کم) افزایش می‌دهد.

کاربرد: پروژه‌های امنیتی حساس، دوربین‌های اسپید دام (PTZ)، نظارت بر فضاهای بسیار بزرگ، مراکز تجاری و هر جایی که نیاز به کنترل فعال و از راه دور بر روی زاویه دید وجود دارد.

بخش چهارم: جدول مقایسه انواع لنز

برای جمع‌بندی بهتر، تفاوت‌های کلیدی این سه نوع لنز را در جدول زیر مشاهده کنید:

بخش پنجم: فراتر از فاصله کانونی؛ مشخصات دیگر لنز

علاوه بر فاصله کانونی، چند مشخصه فنی دیگر نیز وجود دارد که بر کیفیت تصویر تأثیرگذار است:

۱. دیافراگم (Iris / Aperture)

دیافراگم، دریچه‌ای قابل تنظیم در داخل لنز است که میزان نور ورودی به سنسور را کنترل می‌کند؛ دقیقاً مانند مردمک چشم انسان. اندازه باز بودن این دریچه با عدد F (مانند f/1.2 یا f/2.0) مشخص می‌شود.

• عدد F کوچکتر (مانند f/1.2): به معنای دیافراگم بازتر است. نور بیشتری وارد لنز می‌شود و در نتیجه، دوربین در شرایط نوری کم و در شب، تصویر بسیار روشن‌تر و باکیفیت‌تری ارائه می‌دهد.
• عدد F بزرگتر (مانند f/2.0): به معنای دیافراگم بسته‌تر است و برای محیط‌های پرنور مناسب است.

در دوربین‌های مداربسته امروزی، معمولاً دیافراگم به صورت خودکار (Auto-Iris) تنظیم می‌شود تا در شرایط نوری متغیر، بهترین کیفیت تصویر حاصل شود.

۲. رزولوشن قابل پشتیبانی (مگاپیکسل)

شاید عجیب به نظر برسد، اما لنزها هم دارای محدودیت رزولوشن هستند. یک لنز باید از نظر اپتیکی آنقدر دقیق باشد که بتواند جزئیات تصویر را برای یک سنسور با رزولوشن بالا تفکیک (Resolve) کند. اگر یک لنز 2 مگاپیکسلی را روی یک دوربین 8 مگاپیکسلی (4K) قرار دهید، تصویر نهایی هرگز وضوح 8 مگاپیکسل واقعی را نخواهد داشت و نرم و بی‌کیفیت به نظر می‌رسد. همیشه اطمینان حاصل کنید که لنز دوربین، متناسب با رزولوشن سنسور آن باشد.

نتیجه‌گیری: چگونه بهترین لنز را انتخاب کنیم؟

انتخاب لنز دوربین مداربسته یک تصمیم حیاتی است که مستقیماً بر کارایی سیستم امنیتی شما تأثیر می‌گذارد. دیگر نیازی نیست از اصطلاحات فنی بترسید. اکنون شما می‌دانید که:

1. لنز چشم دوربین است که نور را روی سنسور متمرکز می‌کند.
2. فاصله کانونی (بر حسب میلی‌متر) تعیین‌کننده اصلی زاویه دید و میزان زوم است. عدد کمتر یعنی دید وسیع‌تر، عدد بیشتر یعنی زوم بیشتر.
3. لنز ثابت ارزان و ساده است، اما انعطاف ندارد.
4. لنز وریفوکال انعطاف‌پذیری عالی در زمان نصب ارائه می‌دهد.
5. لنز موتورایز نهایت انعطاف‌پذیری و کنترل از راه دور را برای شما به ارمغان می‌آورد.

برای انتخاب درست، از خود بپرسید: آیا به یک دید کلی و ثابت نیاز دارم (ثابت)؟ آیا می‌خواهم در زمان نصب، کادر تصویر را با دقت تنظیم کنم (وریفوکال)؟ یا نیاز دارم که بعد از نصب هم بتوانم روی نقاط مختلف زوم کنم (موتورایز)؟ پاسخ به این سوالات، شما را به بهترین انتخاب برای تامین امنیت‌تان هدایت خواهد کرد.
