مقدمه و تعریف‌ها

«سوکت زدن تجهیزات شبکه» به معنی ترمینیشن انتهای کابل شبکه به یک اتصال‌دهنده عملیاتی — مانند کیستون جک (Keystone jack)، کانکتور RJ45 (برای پچ‌کورد) یا بلوک‌های ترمینیشن (110/66) — است. هدف این فرایند حفظ هم‌جفتی زوج‌ها، حداقل‌سازی کراستاک و بازتاب (return loss)، و تضمین عملکرد لینک مطابق دسته‌بندی (Cat5e/Cat6/Cat6A و غیره) است. اجرای ناصحیح موجب افت سرعت، تداخل و شکست لینک در شرایط عملیاتی می‌شود.

ابزار و ملزومات لازم

ابزارهای اصلی

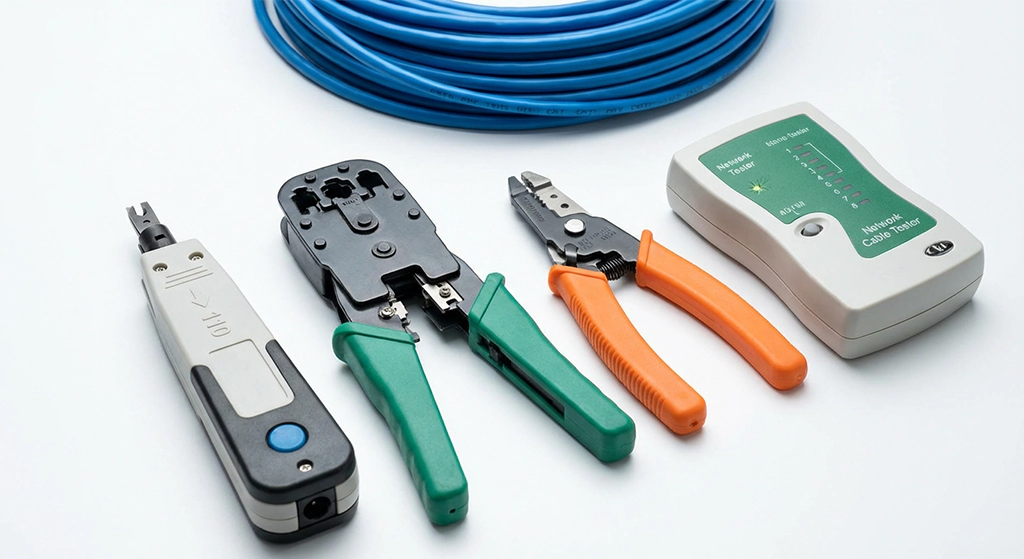

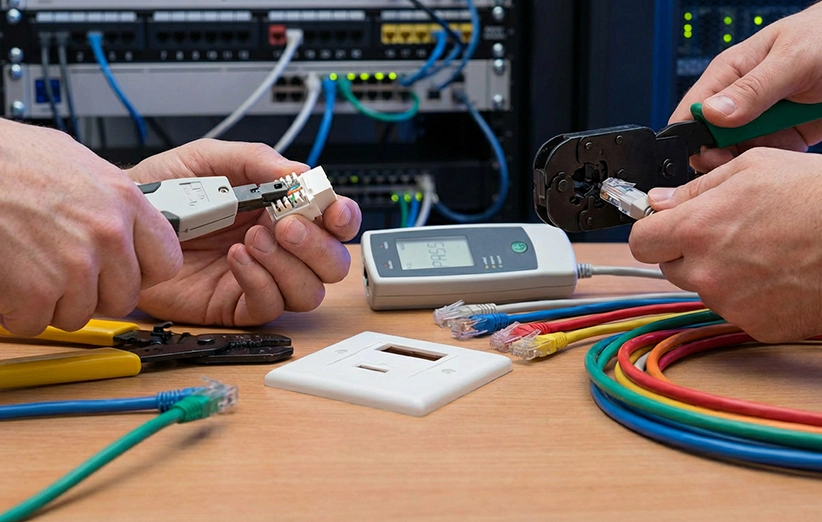

  • آچار پانچ‌داون (Impact punchdown tool) با تیغه 110/66 — برای نصب کیستون و بلوک‌ها.

  • ابزار کرمپ (RJ45 crimp tool) — برای کرمپ کردن کانکتورهای RJ45 روی سیم‌های پچ‌کورد.

  • ابزار استریپر کابل و قیچی سیم (Cable jacket stripper) — برای برداشتن روکش بدون آسیب به هادی‌ها.

  • پیچ‌گوشتی و ابزارهای کوچک — برای باز کردن پنل‌ها و نگهداری کابل.

  • تستر کابل / صدور گزارش (Cable certifier) مانند Fluke Networks یا تسترهای تایید link — برای تست عملکرد لینک و صدور PASS/FAIL.

مواد مصرفی

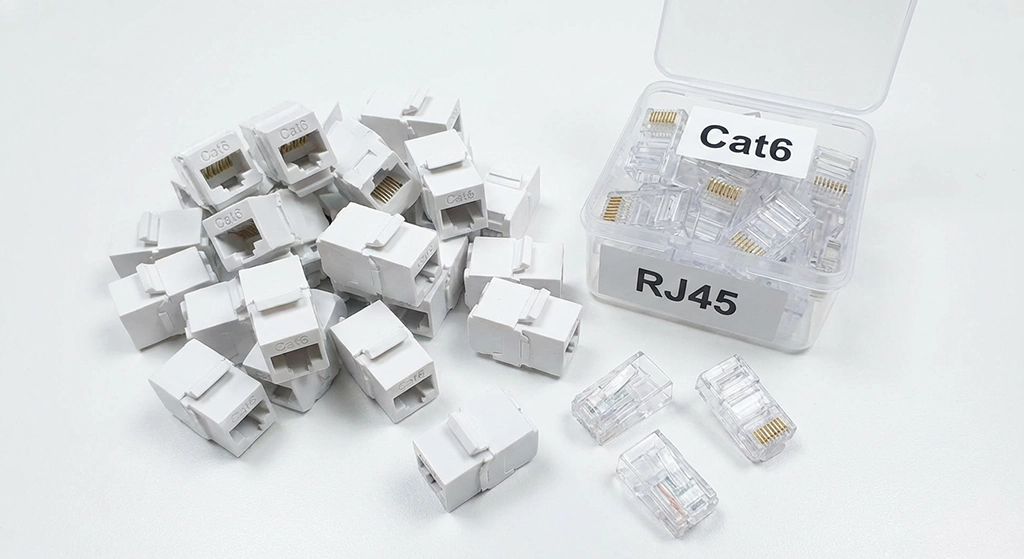

  • کیستون‌های Cat5e/Cat6 (UTP/FTP مطابق نیاز)

  • کانکتورهای RJ45 (برای پچ‌کورد)

  • پچ‌کوردهای آماده یا خام برای ساخت

  • نوار برچسب و شیلدینگ در صورت کابل‌های STP/FTP

  • مدیریت کابل: tie, cable tray, برچسب‌ها

اصول و استانداردهای سیم‌کشی

T568A و T568B

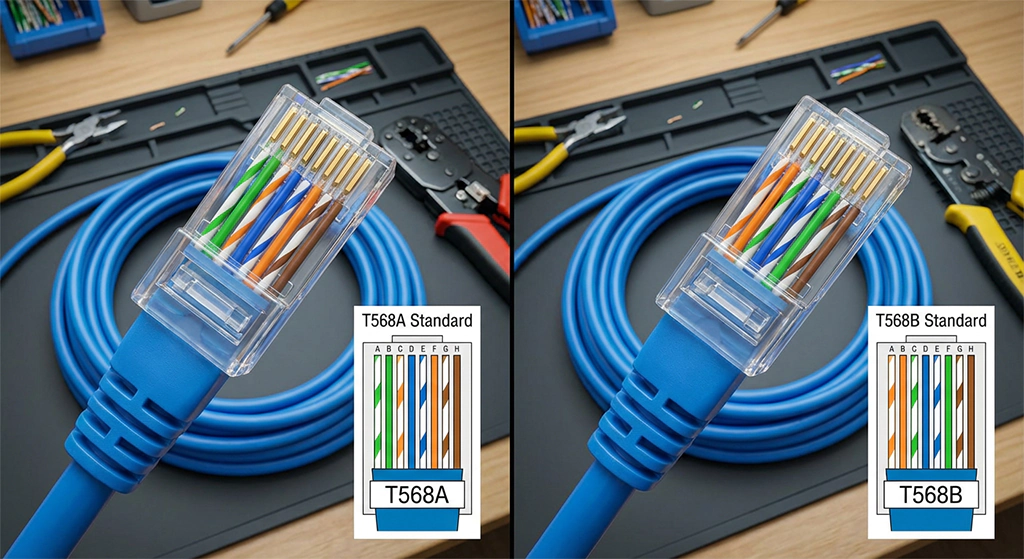

دو الگوی سیم‌بندی اصلی برای 8 هادی (8P8C) وجود دارد: T568A و T568B. انتخاب هرکدام باید در سراسر یک پروژه ثابت بماند — ترکیب A در یک سر و B در سر دیگر منجر به کابل کراس‌اور می‌شود که برای اکثر کاربردهای مدرن لازم نیست مگر در موارد خاص. برای سازگاری تجاری و مسائلی مانند قراردادهای دولتی ممکن است T568A توصیه یا الزامی باشد.

محدودیت‌های بازشدگی پیچش

برای حفظ پارامترهای الکترومغناطیسی هنگام ترمینیشن، «بازکردن پیچش زوج‌ها» باید حداقل باشد — معمولاً کمتر از 13 میلی‌متر (≈ نیم اینچ) از محل ترمینیشن توصیه می‌شود. رعایت این فاصله برای جلوگیری از افزایش NEXT و افت عملکرد ضروری است. (مراجع تولیدکنندگان کیستون و استانداردها نیز همین محدودیت‌ها را بیان کرده‌اند).

آماده‌سازی کابل

برش و جداسازی روکش

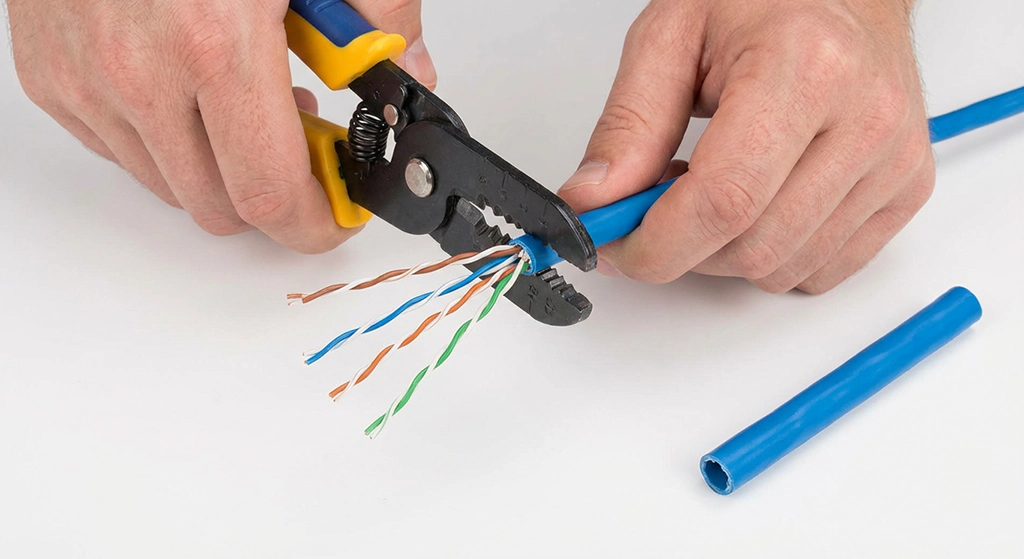

  1. حدود 3–4 سانتیمتر (1–1.5 اینچ) از روکش را با ابزار استریپر بردارید — مراقب باشید هادی‌ها را نبرید.

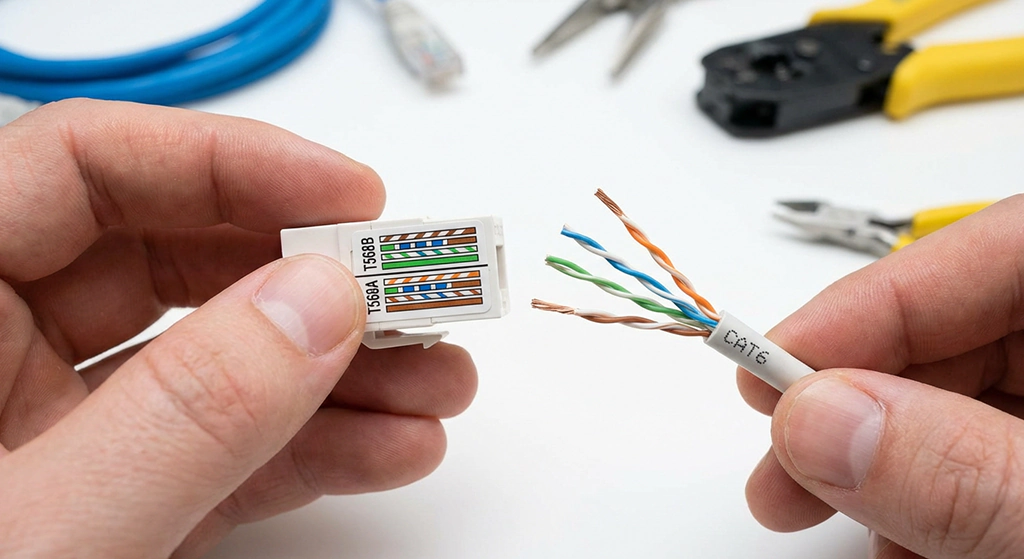

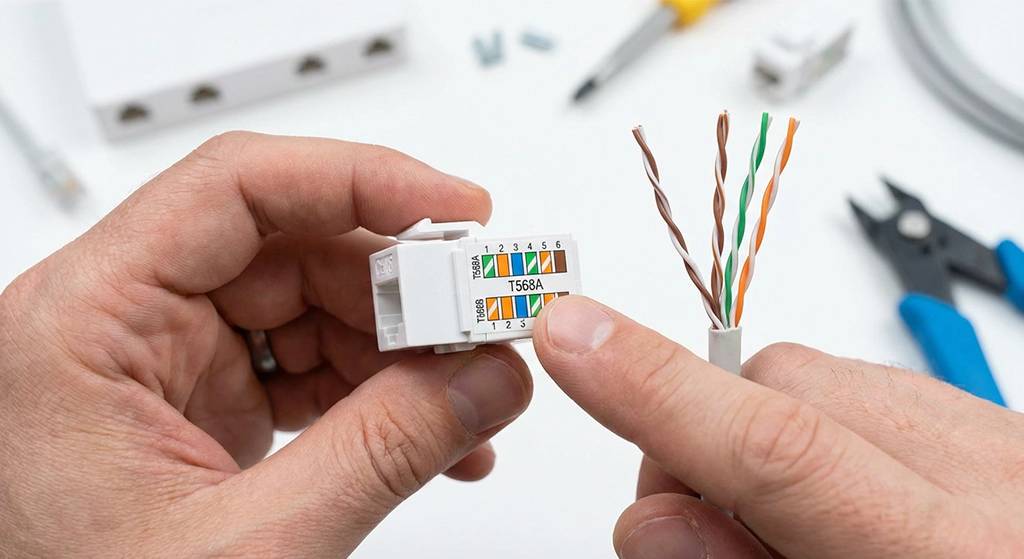

  2. سیم‌ها را به آرامی باز کنید و زوج‌ها را به ترتیب رنگ مرتب کنید (مطابق T568A یا T568B).

  3. نیک‌خوردگی هادی در محل برش را بررسی کنید؛ هر گونه بریدگی یا کشیدگی باید ترمیم یا کابل تعویض شود.

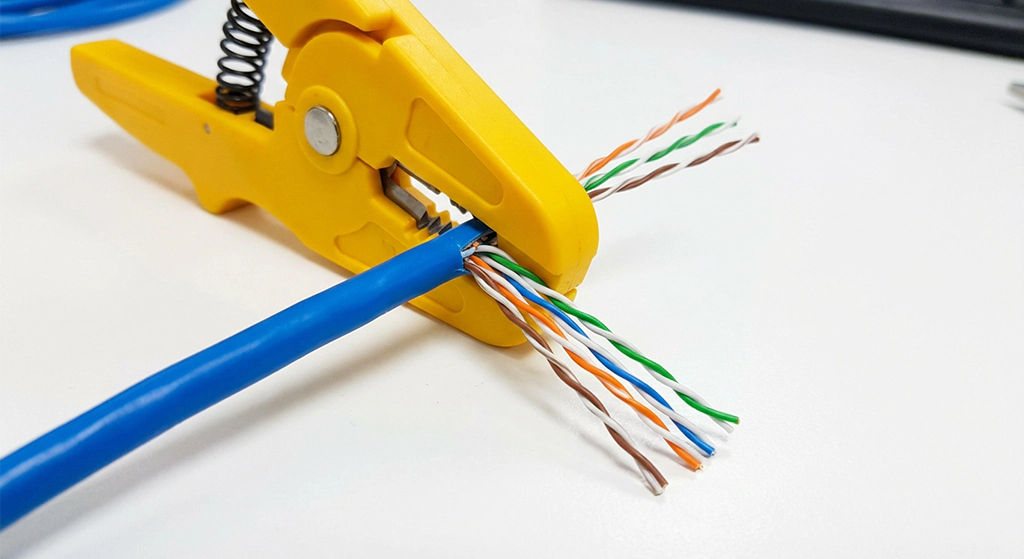

[جای عکس: تصویر آماده‌سازی کابل — نمای برش روکش و جداسازی زوج‌ها]

جلوگیری از خوردگی هادی

قابل توجه است که بریدن یا خراشیدن عایق هادی باعث تضعیف تماس و افزایش مقاومت و نویز می‌شود؛ بنابراین از ابزارهای باکیفیت استفاده کنید و روکش را فقط تا حد لازم بردارید.

ترمینیشن کیستون (گام‌به‌گام)

قبل از شروع: نوع کیستون (Cat5e/Cat6) و صفحه نصب (faceplate / patch panel) را بررسی کنید. از تیغه مناسب در پانچ‌داون استفاده کنید.

گام 1 — انتخاب الگوی سیم‌بندی

  • تصمیم بگیرید از T568A یا T568B استفاده می‌کنید و این الگو را در تمام پروژه حفظ کنید. نشانه‌گذاری کیستون‌ها را مطابق رنگ‌بندی الگو انجام دهید.

گام 2 — چینش زوج‌ها و پانچ‌داون

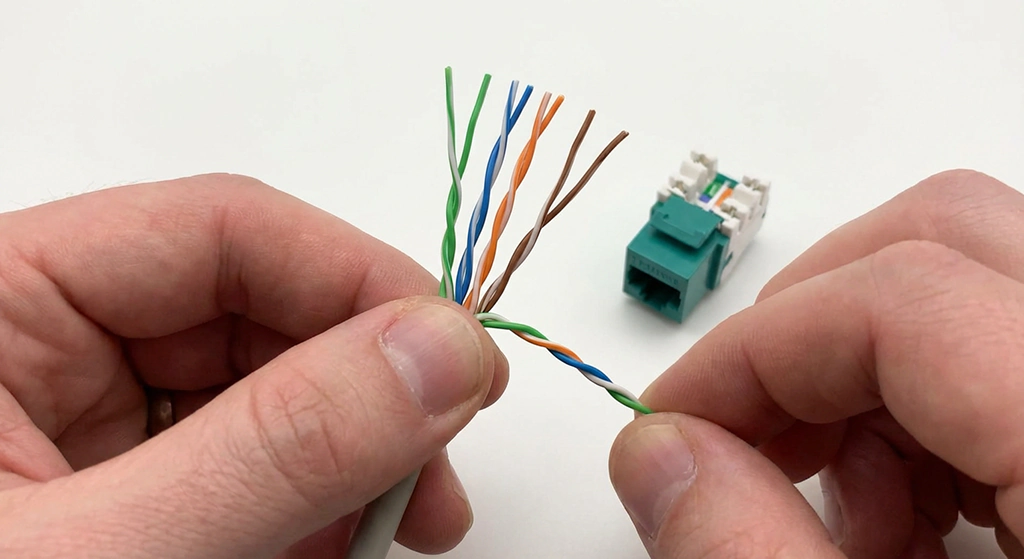

  1. زوج‌ها را طبق رنگ مرتب کنید و آن‌ها را به آرامی در شیارهای کیستون قرار دهید.

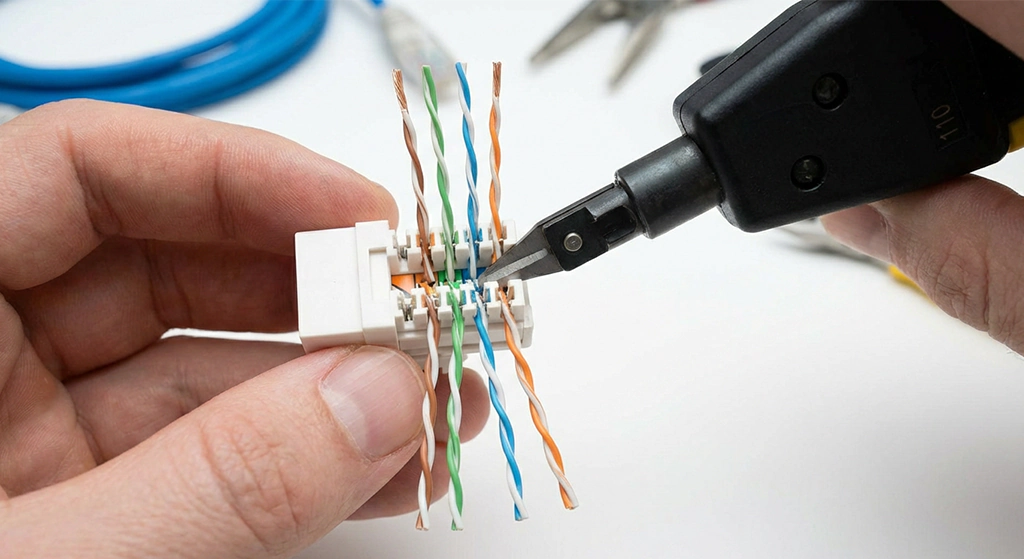

  2. با نوک پانچ‌داون، هر سیم را در شیار مربوطه فشار دهید تا هادی در کانال فلزی یا پلاستیکی بنشیند و اتصال الکتریکی برقرار شود. از تیغه 110 برای ترمینیشن شبکه استفاده کنید.

  3. در حین پانچ‌داون از ضربه‌ی مناسب استفاده کنید — برخی ابزارها قابل تنظیم برای شدت (HI/LO) هستند؛ برای کابل‌های ضخیم‌تر تنظیم را افزایش دهید.

گام 3 — برش اضافی و نصب

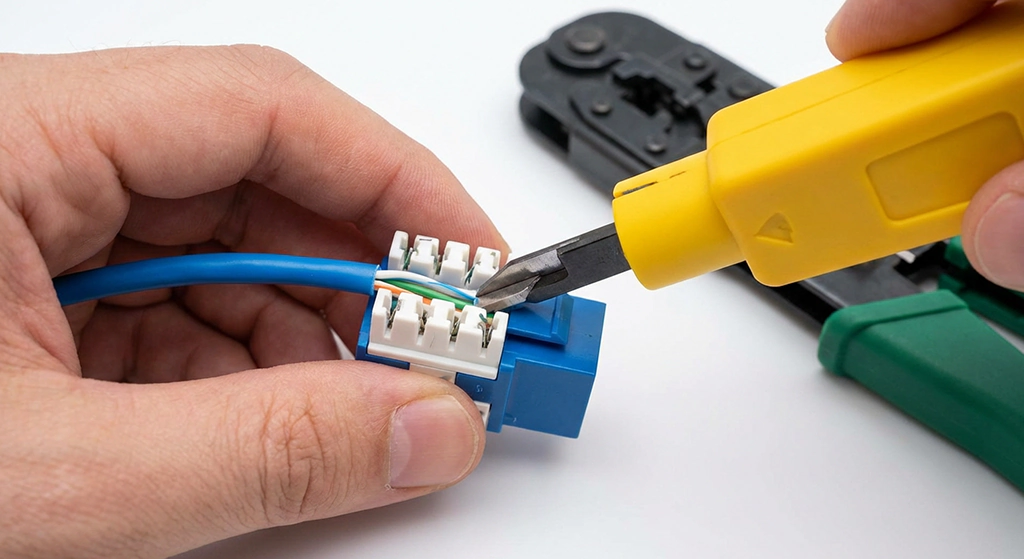

  • سیم‌های اضافی را با تیغه برش در ابزار پانچ کوتاه کنید.

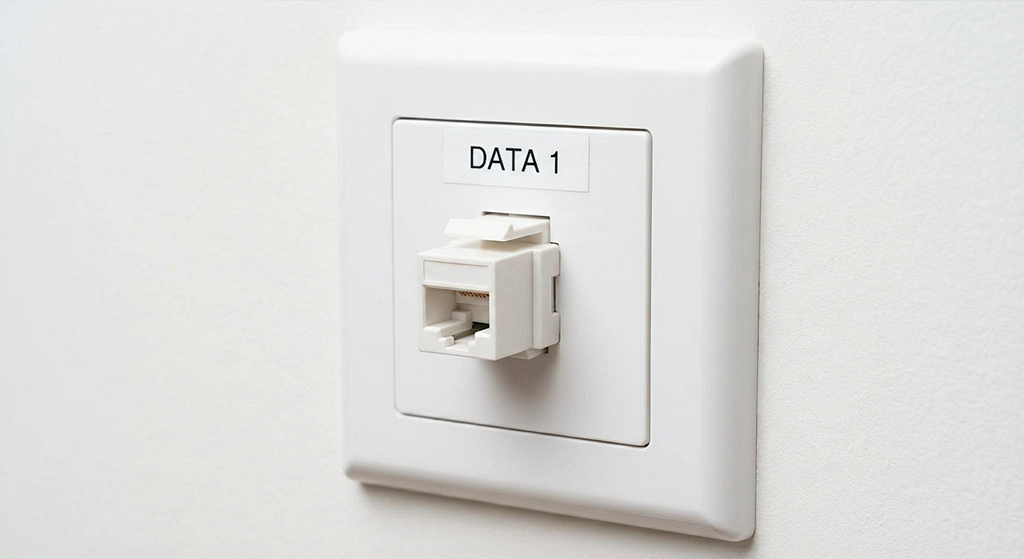

  • کیستون را در پلاک یا پنل قرار دهید و قفل کنید.

  • برچسب‌گذاری انجام دهید.

ترمینیشن پچ‌کورد و نصب کانکتور RJ45

انواع کانکتورها و تفاوت‌ها

  • کانکتورهای استاندارد برای کابل‌های جامد (solid) با مرکز فشرده و برای کابل‌های رشته‌ای (stranded) متفاوت‌اند؛ انتخاب اشتباه موجب افت تماس و پارگی می‌شود. همواره کانکتوری انتخاب کنید که با نوع کابل هم‌خوانی دارد.

گام‌به‌گام کرمپ کردن RJ45

مرحله 1: روکش کابل را تا حدود 2–3 سانت برش دهید.

مرحله 2: زوج‌ها را طبق ترتیب T568A/B صاف کنید و بهم نزدیک کرده، سپس کوتاه کنید تا طول مساوی داشته باشند (حدود 12 میلی‌متر تا لبه کانکتور).

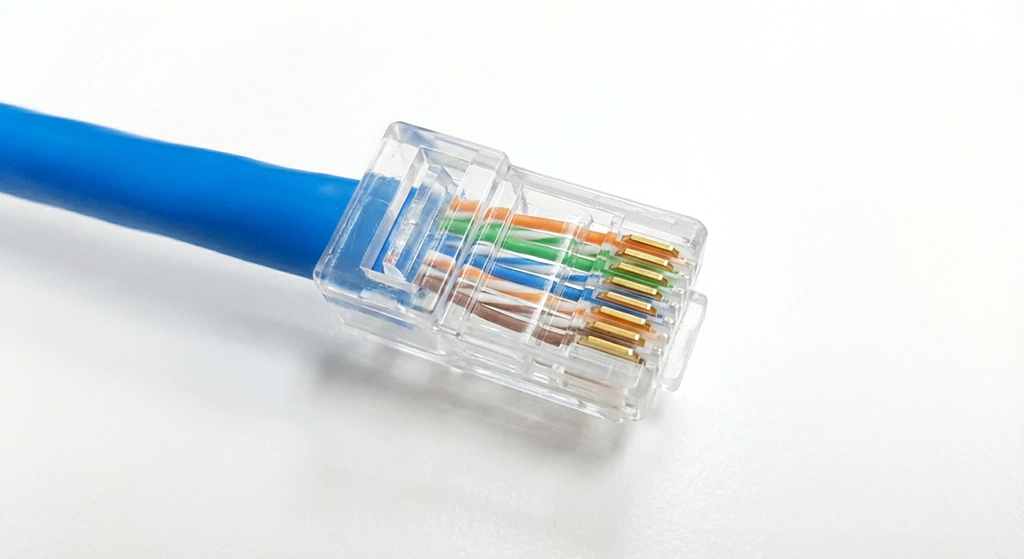

مرحله 3: سیم‌ها را به آرامی وارد کانکتور RJ45 کنید تا هر هادی تا انتهای کانال برود و عایق تا داخل کانکتور وارد شود.

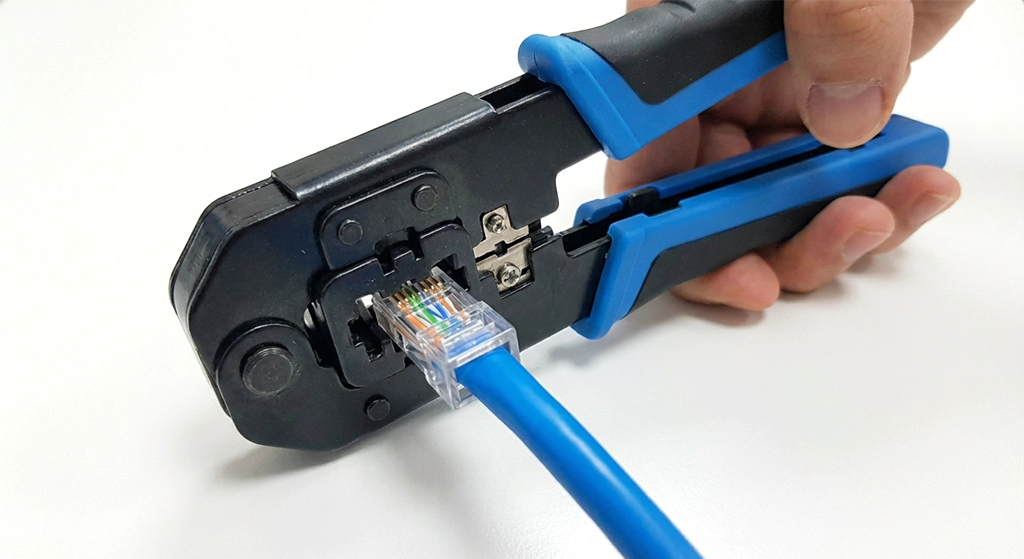

مرحله 4: با ابزار کرمپ، کانکتور را محکم کنید — فشار را یکنواخت وارد کنید.

مرحله 5: پس از کرمپ، از تستر برای بررسی continuity و ترتیب سیم‌ها استفاده کنید.

ترمینیشن روی پنل‌ها و بلوک‌های 110/66

برای ترمینیشن در رک: از پنل‌های پچ‌پنل با کیستون یا بلوک‌های 110 استفاده می‌شود. روند مشابه کیستون است اما مدیریت کابل و طول روکش باید برای حفظ نظم و دسترسی ساده‌تر رعایت شود. استفاده از راهنمای نصب تولیدکننده برای پچ‌پنل مخصوص توصیه می‌شود.

تست و صدور گزارش

ابزارهای تست

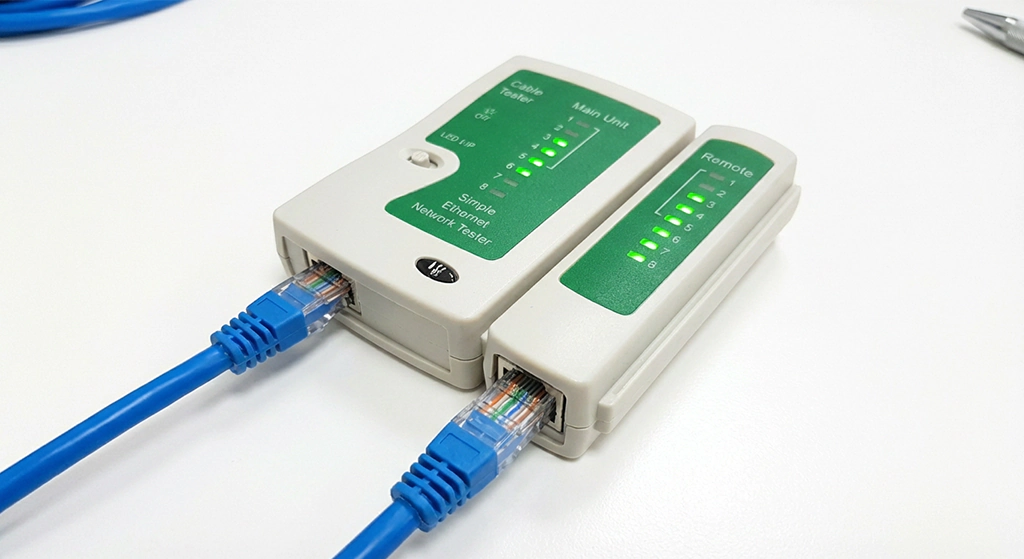

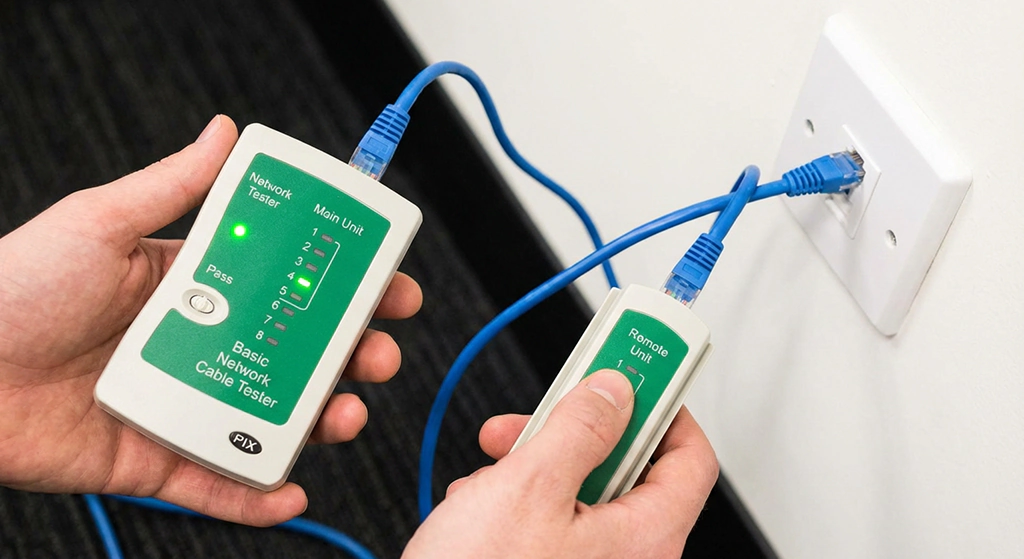

  • تسترهای پایه (verification): continuity، ترتیب سیم، open/short.

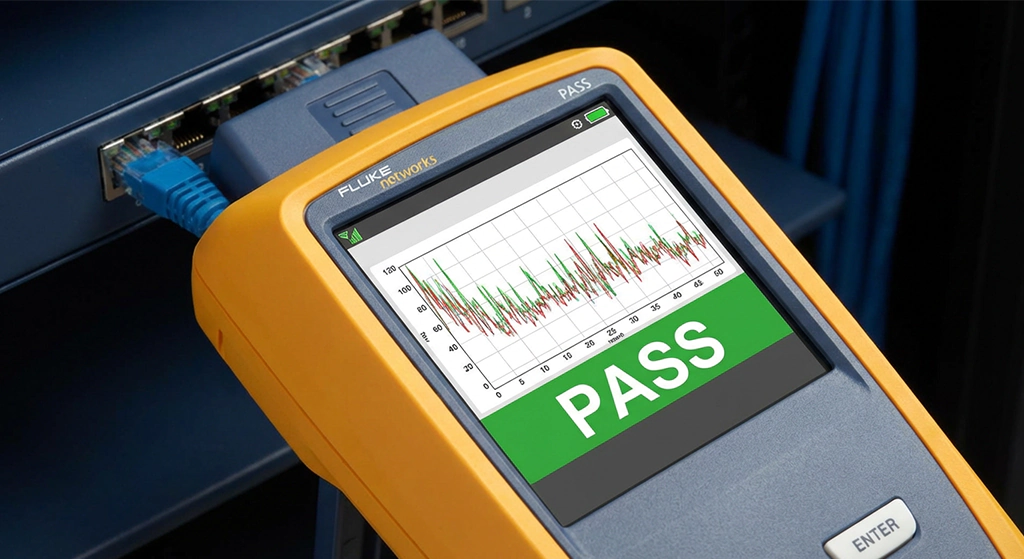

  • تسترهای پیشرفته / Certifier: اندازه‌گیری NEXT, FEXT, return loss، طول، افت فرکانسی و صدور گزارش استاندارد (Pass/Fail) برای Cat5e/Cat6/Cat6A. برای تضمین عملکرد لینک و ارائه گارانتی پروژه، استفاده از دستگاه‌های معتبر مانند Fluke Networks توصیه می‌شود.

پارامترهای مهم و تفسیر نتایج

  • Pair mapping: مطابقت پین‌ها بین دو سر کابل.

  • Split pair: زوج‌های اشتباه قرار گرفته که ممکن است تست پایه را پاس کند اما عملکرد را خراب کند.

  • NEXT / FEXT: نشان‌دهنده تداخل بین زوج‌ها؛ مقادیر باید مطابق استاندارد باشند.

  • Return Loss: نشان‌دهنده بازتاب سیگنال ناشی از mismatchها; مخصوصا در گیگابیت و بالاتر مهم است.

نکات عملی، بهترین روش‌ها و عیب‌یابی

  • همیشه از کابل و کانکتور هم‌رده استفاده کنید (مثلاً Cat6 با Cat6).

  • طول جابجایی پیچش را محدود کنید (کمتر از ~13 میلی‌متر).

  • از ابزارهای باکیفیت استفاده کنید؛ پانچ‌داون ارزان ممکن است باعث ترمینیشن نامطمئن شود.

  • پس از ترمینیشن حتماً تست کنید؛ بسیاری از مشکلات با تست ساده پیدا می‌شوند.

چک‌لیست و فرایند مرحله به مرحله برای کارگاه

چک‌لیست پیش از شروع

تعیین الگوی سیم‌بندی (T568A یا T568B)

بررسی تجهیزات: پانچ‌داون، کرمپ، استریپر، تستر

بررسی قطعات: کیستون مناسب (Cat نوع)، کانکتور RJ45 صحیح

تهیه برچسب‌ها و نوار مدیریت کابل

فرایند مرحله‌ای

گام 0 — ایمنی و آماده‌سازی محیط: خاموش کردن تجهیزات شبکه ای در صورت لازم، فراهم کردن فضای کار، روشن کردن نور کافی.



گام 1 — برش و آماده‌سازی کابل: برداشتن روکش 3–4 سانتی‌متری، باز کردن زوج‌ها، برش اضافی.

گام 2 — انتخاب و چیدمان مطابق استاندارد: مرتب‌سازی زوج‌ها بر اساس T568A/B و کنترل بازشدگی پیچش.

گام 3 — پانچ‌داون یا کرمپ: نصب سیم‌ها روی کیستون با پانچ یا وارد کردن در کانکتور و کرمپ.

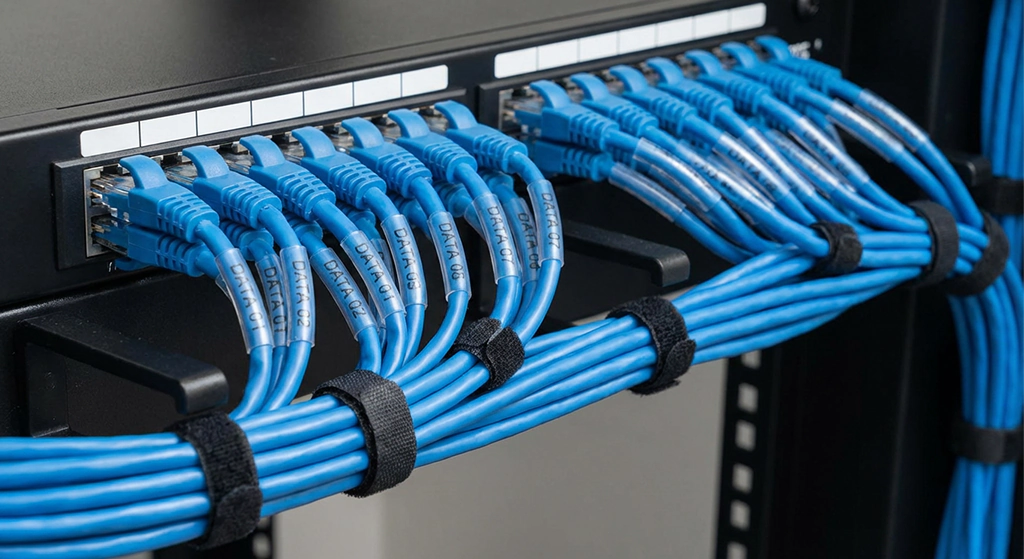

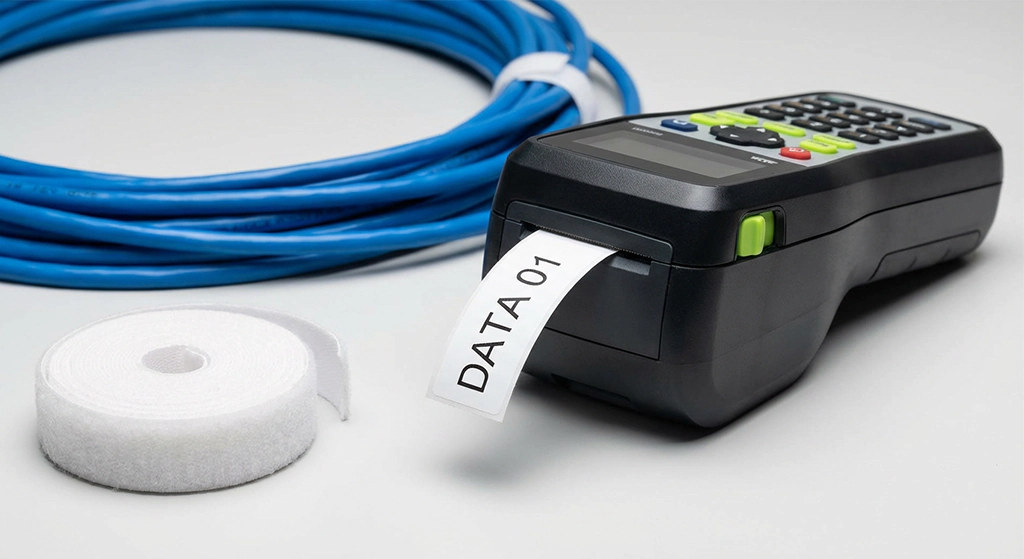

گام 4 — مدیریت کابل و برچسب‌گذاری: نظم‌دهی کابل‌ها، گره‌زدایی و برچسب‌زنی برای هر پورت.

گام 5 — تست اولیه با تستر پایه: بررسی نقشه پین‌ها، open/short.

گام 6 — تست صدور گواهی (در پروژه‌های حساس): اجرای تست‌های پارامتری با certifier و ذخیره گزارش.

گام 7 — ثبت و تحویل: تحویل نتایج تست و گزارش به کارفرما همراه با برچسب‌ها و نقشه پورت‌ها.

عیب‌یابی رایج

  • قطع شدن ارتباط یا سرعت پایین: بررسی ترتیب سیم‌ها، تست Split pair، تست NEXT/return loss.

  • پورت گاه‌به‌گاه افت می‌کند: احتمال وجود نوسان یا شل بودن کرمپ — دوباره کرمپ یا ترمینیشن مجدد توصیه می‌شود.

  • نویز یا packet error: بررسی مسیر کابل، فاصله از منابع نویز (برق) و شیلدینگ.
