در دنیای پرسرعت امروز که انتقال داده‌ها با پهنای باند بالا و کمترین تاخیر حرف اول را می‌زند، فیبرهای نوری به عنوان ستون فقرات شبکه‌های ارتباطی شناخته می‌شوند. اما حتی بهترین کابل‌های فیبر نوری نیز محدودیت طول دارند و یا در مسیر کابل‌کشی دچار آسیب می‌شوند. اینجاست که اهمیت یک اتصال پایدار و بدون افت کیفیت مشخص می‌شود. فیوژن فیبر نوری (Fiber Optic Fusion) نام فناوری پیشرفته‌ای است که این چالش را با ظرافتی میکروسکوپی حل کرده است.

اگر به دنبال درک عمیق از فرآیند جوش فیبر نوری، تفاوت آن با روش‌های مکانیکی و مراحل دقیق انجام آن هستید، این مقاله جامع برای شما نوشته شده است. همچنین اگر به دنبال خدمات حرفه‌ای در این زمینه هستید، ما در شبکه پرداز استانداردهای جدیدی را تعریف کرده‌ایم.

فیوژن فیبر نوری چیست؟

به زبان ساده، فیوژن فیبر نوری تکنولوژی و فرآیندی است که طی آن دو تار فیبر نوری جدا از هم، به واسطه حرارت بالا ذوب شده و به یکدیگر جوش داده می‌شوند تا یک تار واحد و پیوسته را تشکیل دهند. هدف اصلی در این فرآیند، ایجاد مسیری شفاف برای عبور پالس‌های نوری است، به گونه‌ای که نور در محل اتصال دچار کمترین شکست، بازتاب یا پراکندگی شود.

برخلاف کابل‌های مسی که با پیچاندن یا لحیم‌کاری ساده متصل می‌شوند، تارهای فیبر نوری از جنس شیشه (سیلیکا) بسیار خالص هستند. اتصال این تارها نیازمند دقت در حد میکرومتر است. دستگاهی که این عمل را انجام می‌دهد، دستگاه فیوژن نام دارد. این دستگاه با ایجاد یک قوس الکتریکی (Electric Arc) دقیق بین دو الکترود، گرمای لازم برای ذوب کردن انتهای تارهای فیبر را فراهم کرده و آن‌ها را به هم متصل می‌کند. نتیجه نهایی، اتصالی است که از نظر استحکام و کیفیت انتقال سیگنال، تقریباً با خودِ تار فیبر نوری برابری می‌کند.

چرا فیوژن بهترین روش اتصال است؟ (مقایسه با اتصال مکانیکی)

در صنعت شبکه، دو روش کلی برای اتصال فیبر نوری وجود دارد: اتصال مکانیکی (Mechanical Splicing) و اتصال فیوژن (Fusion Splicing). اگرچه هر دو روش کاربردهای خود را دارند، اما فیوژن به دلایل فنی و اقتصادی متعددی برتری دارد.

۱. اتصال مکانیکی؛ راهکاری موقت

در روش مکانیکی، دو سر فیبر نوری داخل یک محفظه کوچک رو‌به‌روی هم قرار می‌گیرند و توسط گیره‌هایی ثابت می‌شوند. برای اینکه نور بتواند از فاصله میکروسکوپی بین دو تار عبور کند، از یک ژل مخصوصِ تطبیق‌دهنده ضریب شکست (Index Matching Gel) استفاده می‌شود.

معایب: احتمال خشک شدن ژل در طول زمان، افت سیگنال بالاتر (Insertion Loss) و بازتاب نور بیشتر (Back Reflection) از معایب این روش است. همچنین پایداری مکانیکی آن کمتر است.

۲. اتصال فیوژن؛ راهکاری دائم و مطمئن

در روش فیوژن، خبری از ژل یا قطعات مکانیکی نگهدارنده در مسیر نور نیست. دو شیشه در هم ذوب می‌شوند.

کمترین افت سیگنال: افت در فیوژن معمولاً زیر 0.02 دسی‌بل است، در حالی که در روش مکانیکی ممکن است تا 0.5 دسی‌بل هم برسد.
بازتاب ناچیز: به دلیل یکپارچه شدن ساختار شیشه، بازتاب نور در محل جوش نزدیک به صفر است.
هزینه بلندمدت: اگرچه قیمت دستگاه فیوژن بالاست، اما هزینه مواد مصرفی برای هر جوش (شیرینک حرارتی) بسیار ناچیز است. در مقابل، کانکتورهای مکانیکی قیمت بالایی دارند.

بنابراین، اگر پروژه شما نیازمند پهنای باند بالا، مسافت طولانی و پایداری در شرایط محیطی مختلف است، فیوژن فیبر نوری تنها گزینه منطقی و مهندسی شده محسوب می‌شود.

مراحل دقیق انجام فیوژن فیبر نوری

انجام یک جوش فیبر نوری موفق، ترکیبی از دانش فنی، مهارت دست و استفاده از تجهیزات باکیفیت است. کوچکترین گرد و غبار یا خطایی در برش می‌تواند باعث شکست عملیات یا افت شدید سیگنال شود. در ادامه مراحل تخصصی فیوژن را که متخصصان ما در شبکه پرداز با دقت وسواس‌گونه‌ای انجام می‌دهند، بررسی می‌کنیم.

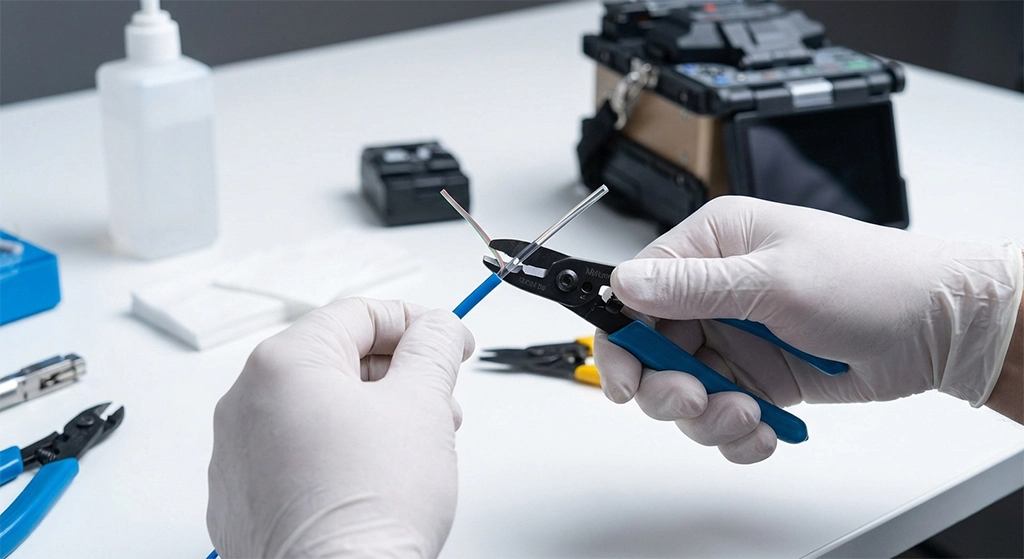

مرحله اول: عملیات استریپ (Stripping)

فیبر نوری دارای لایه‌های محافظتی متعددی است. هسته (Core) و پوسته (Cladding) توسط لایه‌های پلیمری و بافر (Buffer) محافظت می‌شوند.

شرح عملیات: در این مرحله، باید محافظ پلیمری رنگی روی فیبر برداشته شود تا به بافت شیشه‌ای اصلی برسیم. این کار توسط ابزاری به نام “استریپر” (Stripper) انجام می‌شود.
نکته فنی: استریپر باید کاملاً تیز و سالم باشد. فشار بیش از حد یا کند بودن تیغه می‌تواند باعث ایجاد ترک‌های میکروسکوپی روی شیشه شود که در آینده منجر به شکستگی فیبر خواهد شد. حساسیت این مرحله بسیار بالاست و نیازمند دستانی ماهر است.

مرحله دوم: پاک‌سازی فیبر نوری (Cleaning)

پس از برداشتن روکش، سطح شیشه‌ای فیبر در معرض محیط قرار می‌گیرد. هرگونه چربی دست، گرد و غبار یا بقایای روکش پلیمری می‌تواند فاجعه‌آفرین باشد. اگر ذرات ریز روی فیبر باقی بمانند، هنگام ذوب شدن توسط دستگاه فیوژن، می‌سوزند و حباب‌هایی در محل جوش ایجاد می‌کنند که مانع عبور نور می‌شود.

روش کار: متخصصان از دستمال‌های بدون پرز (Lint-free wipes) آغشته به الکل ایزوپروپیل (با خلوص بالای ۹۹٪) استفاده می‌کنند. تمیز کردن باید با یک حرکت رفت و بدون برگشت انجام شود تا آلودگی مجدداً روی فیبر ننشیند. این مرحله تاثیر مستقیم در کاهش افت دیتا (dB Loss) دارد.

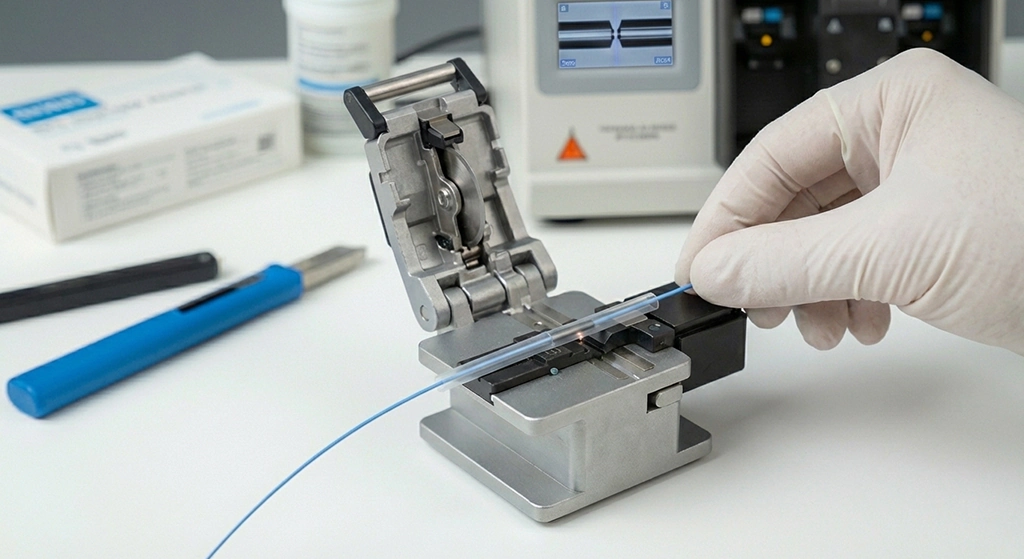

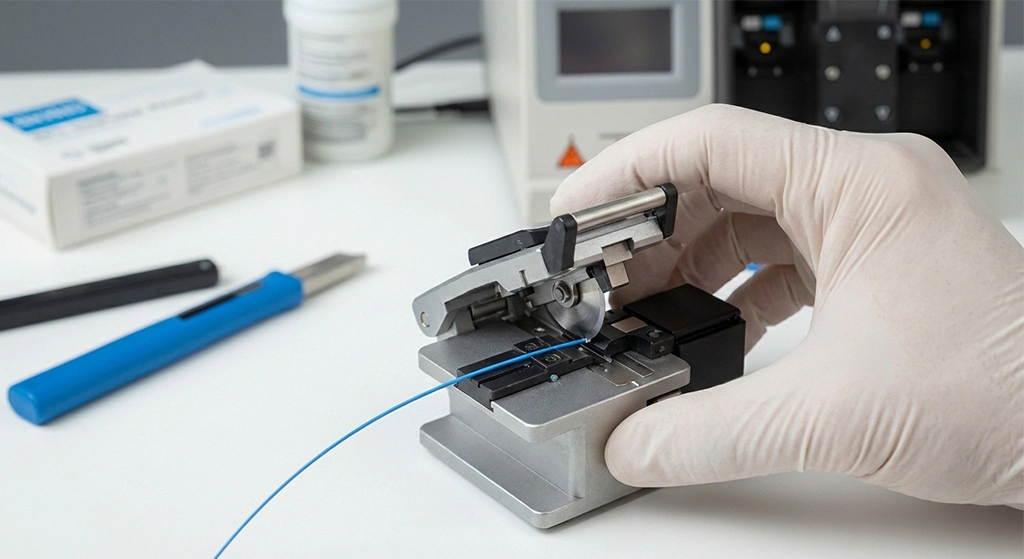

مرحله سوم: برش دقیق یا کلیو کردن (Cleaving)

بسیاری از افراد مبتدی تصور می‌کنند که فیبر نوری “بریده” می‌شود، اما اصطلاح دقیق آن “شکستن کنترل شده” یا Cleaving است. انتهای فیبر نوری نباید کج، لب‌پر یا دارای برآمدگی باشد. سطح مقطع فیبر باید کاملاً تخت و با زاویه ۹۰ درجه نسبت به طول فیبر باشد.

ابزار مورد نیاز: این کار توسط دستگاهی به نام “کلیور” (Cleaver) انجام می‌شود. کلیور با ایجاد یک خراش بسیار ظریف روی سطح شیشه و اعمال فشار کنترل شده، باعث شکسته شدن صاف فیبر می‌شود.
اهمیت: اگر زاویه برش حتی نیم درجه انحراف داشته باشد، دستگاه فیوژن ممکن است خطا دهد یا جوش ایجاد شده دارای افت سیگنال شدیدی باشد. در شبکه پرداز، تیغه‌های کلیورها به طور مرتب بررسی و تعویض می‌شوند تا برش‌ها همیشه بی‌نقص باشند.

مرحله چهارم: فیوژن اسپلایسینگ (Fusion Splicing)

این مرحله، قلب تپنده عملیات است. پس از آماده‌سازی، تارهای فیبر نوری در هولدرهای (Holder) دستگاه فیوژن قرار می‌گیرند.

هم‌ترازی (Alignment): دستگاه با استفاده از دوربین‌های میکروسکوپی و موتورهای بسیار دقیق، دو سر فیبر را در راستای محور X و Y حرکت می‌دهد تا هسته‌ها دقیقاً روبروی هم قرار گیرند. (در دستگاه‌های پیشرفته Core Alignment این کار با دقت هسته انجام می‌شود).
پیش‌گرما و تمیزکاری نهایی: دستگاه یک پالس الکتریکی ضعیف می‌فرستد تا هرگونه غبار احتمالی باقی‌مانده بسوزد.
قوس الکتریکی (Arc Discharge): الکترودها جرقه اصلی را می‌زنند. دمای بالا باعث ذوب شدن نوک فیبرها می‌شود و دستگاه آن‌ها را به هم فشرده می‌کند.
تست کشش: پس از جوش، دستگاه یک نیروی کششی خفیف اعمال می‌کند تا از استحکام مکانیکی نقطه اتصال مطمئن شود.

مرحله پنجم: محافظت از نقطه جوش (Protection)

نقطه اتصال فیبر نوری پس از جوش خوردن، فاقد روکش محافظ است و بسیار شکننده می‌باشد. همچنین در برابر رطوبت و خمیدگی آسیب‌پذیر است.

شیرینک حرارتی (Heat Shrink Sleeve): قبل از شروع فیوژن، یک لوله پلاستیکی شفاف حاوی میله استیل تقویت‌کننده (Sleeve) وارد کابل می‌شود. پس از اتمام جوش، این محافظ روی نقطه اتصال کشیده شده و در هیتر (Heater) دستگاه فیوژن حرارت می‌بیند. حرارت باعث جمع شدن لوله دور فیبر و چسبیدن آن می‌شود. این کار مقاومت فیزیکی کابل را بازیابی می‌کند.

دستگاه فیوژن؛ تکنولوژی پشت صحنه

کیفیت نهایی کار تا حد زیادی به نوع دستگاه فیوژن بستگی دارد. امروزه برندهای مختلفی (مانند فوجیکورا، سومیتومو و…) در بازار وجود دارند. دستگاه‌های فیوژن به دو دسته کلی تقسیم می‌شوند:

Cladding Alignment: این دستگاه‌ها لبه بیرونی (پوسته) فیبر را تراز می‌کنند. ارزان‌تر هستند اما برای فیبرهای سینگل مود (Single Mode) حساس، دقت کمتری دارند.
Core Alignment: این دستگاه‌ها با سیستم‌های نوری پیشرفته، هسته مرکزی فیبر را تشخیص داده و تراز می‌کنند. این دقیق‌ترین نوع جوش است و برای شبکه‌های مخابراتی و زیرساختی الزامی است.

ما در شبکه پرداز، با درک حساسیت پروژه‌های فیبر نوری، از بهترین و به‌روزترین دستگاه‌های Core Alignment استفاده می‌کنیم تا کمترین میزان افت سیگنال را تضمین کنیم.

عوامل موثر بر کیفیت جوش فیبر نوری

چرا گاهی اوقات با وجود استفاده از دستگاه خوب، نتیجه مطلوب نیست؟ چندین عامل در کیفیت نهایی دخیل هستند:

کیفیت برش (Cleave Quality): همانطور که ذکر شد، برش بد مهم‌ترین عامل خرابی جوش است.
الکترودهای دستگاه: الکترودها عمر مفیدی دارند (مثلاً ۳۰۰۰ جوش). اگر الکترودها فرسوده باشند، قوس الکتریکی ناپایدار بوده و ذوب شیشه به درستی انجام نمی‌شود.
تنظیمات دستگاه: پارامترهایی مثل شدت جریان آرک، مدت زمان آرک و فاصله گپ باید متناسب با نوع فیبر (SM, MM, DS, NZDS) تنظیم شود.
تمیزی محیط: کار در محیط‌های پر گرد و غبار (مانند سایت‌های ساختمانی) بدون رعایت اصول تمیزکاری، کیفیت جوش را به شدت کاهش می‌دهد.

اهمیت اقتصادی و فنی انتخاب روش فیوژن

شاید در نگاه اول، هزینه خرید تجهیزات فیوژن بالا به نظر برسد. اما بیایید دقیق‌تر نگاه کنیم. در پروژه‌هایی که تعداد اتصالات (Joints) زیاد است، استفاده از روش مکانیکی به دلیل قیمت بالای کانکتورها اصلاً مقرون به صرفه نیست. علاوه بر جنبه اقتصادی، بحث پایداری شبکه مطرح است. یک شبکه فیبر نوری باید سال‌ها بدون قطعی کار کند. اتصالات مکانیکی با تغییرات دما منبسط و منقبض شده و ژل داخلی آن‌ها خاصیت خود را از دست می‌دهد که منجر به قطعی‌های موقت یا دائم می‌گردد. در مقابل، فیوژن فیبر نوری یک اتصال متالورژیک (در سطح مولکولی شیشه) ایجاد می‌کند که عمری برابر با خود کابل دارد. کاهش هزینه‌های نگهداری و عیب‌یابی در آینده، سرمایه‌گذاری روی فیوژن را کاملاً توجیه می‌کند.

خدمات فیوژن فیبر نوری در شبکه پرداز

اجرای پروژه‌های فیبر نوری جایی برای آزمون و خطا ندارد. یک جوش بی‌کیفیت می‌تواند باعث افت سرعت کل شبکه، قطعی دوربین‌های مداربسته امنیتی یا اختلال در سرورهای حیاتی شود.

مجموعه شبکه پرداز با بهره‌گیری از تیم فنی مجرب و دستگاه‌های کالیبره شده، طیف وسیعی از خدمات را ارائه می‌دهد:

انجام پروژه های فیوژن در سراسر کشور (انواع کابل های Single Mode و Multi Mode).
تست و عیب‌یابی شبکه با دستگاه OTDR برای پیدا کردن محل دقیق قطعی.
مفصل‌بندی و آرایش پچ‌پنل‌های فیبر نوری با بالاترین دقت.
مشاوره در طراحی زیرساخت پسیو شبکه.

ما تضمین می‌کنیم که تمام مراحل از استریپ کردن تا محافظت نهایی، طبق استانداردهای بین‌المللی انجام شده و گزارش تست کیفیت به کارفرما ارائه گردد.

جمع‌بندی

فیوژن فیبر نوری، هنر پیوند زدن نور است. این فرآیند اگرچه توسط دستگاه‌های اتوماتیک انجام می‌شود، اما نیازمند دانش، صبر و دقت اپراتور است. از آماده‌سازی و استریپ کردن کابل گرفته تا برش میکرونی با کلیور و تنظیمات دستگاه، همگی حلقه‌های زنجیری هستند که کیفیت ارتباطات مدرن را می‌سازند. با انتخاب روش صحیح و سپردن کار به متخصصین، می‌توانید از سرعتی بی‌نظیر و ارتباطی پایدار لذت ببرید.

سوالات متداول (FAQ)

۱. آیا فیوژن فیبر نوری باعث افت کیفیت اینترنت می‌شود؟ خیر، اگر فیوژن به درستی انجام شود، افت سیگنال آنقدر ناچیز (کمتر از ۰.۰۲ دسی‌بل) است که هیچ تاثیری بر کیفیت یا سرعت اینترنت و شبکه نخواهد داشت.

۲. تفاوت دستگاه فیوژن کور (Core) و کلد (Clad) چیست؟ دستگاه‌های Core Alignment هسته فیبر را دقیقاً روبروی هم قرار می‌دهند و دقیق‌تر هستند. دستگاه‌های Clad Alignment پوسته بیرونی را تراز می‌کنند و برای پروژه‌های حساس کمتر توصیه می‌شوند.

۳. آیا می‌توان فیبرهای مالتی‌مود و سینگل‌مود را به هم فیوژن کرد؟ خیر، به دلیل تفاوت در قطر هسته (۹ میکرون در سینگل‌مود و ۵۰ یا ۶۲.۵ میکرون در مالتی‌مود)، اتصال آنها به یکدیگر باعث افت شدید سیگنال می‌شود و استاندارد نیست.

۴. هزینه خدمات فیوژن فیبر نوری چقدر است؟ هزینه معمولاً بر اساس تعداد کورها (تارهای جوش داده شده)، محل پروژه و شرایط محیطی محاسبه می‌شود. برای استعلام قیمت دقیق می‌توانید با کارشناسان شبکه پرداز تماس بگیرید.
